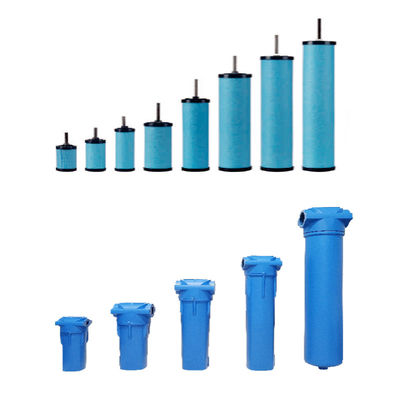

Precisiefilter voor het verwijderen van olie
Beschrijving
Kenmerken van de filterprestaties
1. Geproduceerd in overeenstemming met ISO9001 normen;
2. De schelp is speciaal behandeld met hoogsterke fluorocarbon en heeft een levensduur van maximaal 10 jaar;
3Geavanceerd modulair ontwerp, het filterelement en de shell zijn relatief onafhankelijk;
4. Het porevolume en de doorgangsverhouding van het filterelement zijn groot en de druk van het filterelement wordt verminderd, waardoor elke cent voor klanten wordt bespaard;
5- hoge stofhoudendheid en hoge duurzaamheid van het filterelement;
6. Intelligente digitale drukverschil display geeft het beste moment aan om het filter element te vervangen en vermindert de drukval;
7Betrouwbare drainage, nulverlies en intelligente besturing;
8De automatische afvoerventiel is standaard geconfigureerd en wordt gebruikt om het verzamelde condensat af te voeren.
AAR en ACS zijn handmatige afvoerkleppen)
| Technische parameters van het olieafvoerfilter | |||||||
| Modellen | De diameter van de luchtpijp | Luchtverwerkingscapaciteit ((m3/min) | Afmetingen ((mm) A H H1 |
Gewicht ((kg) | Filterelement/hoeveelheid | ||
| Gedrukt interface | |||||||
| BF0005 ((G) | DN20 ((G3⁄4") | 0.8 | 100 | 270 | 26 | 1.1 | BE0005 |
| BFO010(G) | DN20(G33⁄4*) | 1.8 | 100 | 270 | 26 | 1.4 | BE0010 |
| BF0020(G) | DN25(G1") | 2.8 | 100 | 270 | 26 | 1.5 | BE0020 |
| BF0030(G) | DN25(G1") | 3.8 | 115 | 340 | 40 | 2.6 | BE0030 |
| BF0040(G) | DN40 ((G11⁄2*) | 5.5 | 115 | 380 | 40 | 3.3 | BE0040 |
| BF0060(G) | DN40 ((G11⁄2*) | 6.8 | 115 | 380 | 40 | 3.5 | BE0060 |
| BF0080(G) | DN50(G2*) | 8.8 | 135 | 690 | 50 | 4.5 | BE0080 |
| BF0100(G) | DN50 ((G2") | 11.5 | 135 | 690 | 50 | 4.8 | BE0100 |
| BF0120(G) | DN65(G21⁄2*) | 14 | 160 | 870 | 65 | 10 | BE0120 |
| BF0150(G) | DN65(G21⁄2*) | 19 | 160 | 870 | 65 | 12 | BE0150 |
| BF0250(G) | DN80(G3) | 28.5 | 220 | 790 | 184 | 17 | BE0250 |
| Flankeninterface | |||||||
| BF0300(F) | DN80(F3) | 35 | 400 | 1036 | 170 | 48 | BE0300 |
| BF0400(F) | DN100(F4) | 45 | 459 | 1076 | 170 | 51 | BE0400 |
| BF0500(F) | DN100(F4) | 55 | 565 | 860 | 670 | 68 | BE0250X2 |
| BF0600(F) | DN125(F5) | 65 | 565 | 1150 | 965 | 120 | BE0300X2 |
| BF0800(F) | DN150(F6) | 85 | 570 | 960 | 817 | 130 | BE0400X2 |
| BF1000 ((F) | DN150(F6) | 105 | 570 | 1250 | 993 | BE0300X3 | |
| BF1200 ((F) | DN200(F8) | 120 | 670 | 1010 | 820 | BE0400X3 | |
| BF1400 ((F) | DN200(F8) | 140 | 670 | 1045 | 895 | BE0300X4 | |
| BF1600 ((F) | DN200(F8) | 160 | 670 | 1226 | 1036 | BE0400X4 | |
| BF2000 ((F) | DN250(F10) | 200 | 800 | 1366 | 1128 | BE0400X5 | |
| BF2500 ((F) | DN250(F10) | 250 | 800 | 1420 | 1178 | BE0400X6 | |
| BF3000(F) | DN300(F12) | 300 | 950 | 1268 | 996 | BE0400X7 | |
| BF3600 ((F) | DN300(F12) | 360 | 950 | 1500 | 1220 | BE0400X8 | |
| De correctiecoëfficiënten onder andere druk worden hieronder weergegeven: | |||||||||||
| Werkdruk | 1 | 2 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 20 |
| Drukcoëfficiënt | 0.38 | 0.53 | 0.65 | 0.85 | 1 | 1.13 | 1.25 | 1.36 | 1.46 | 1.56 | 1.7 |
Arbeidsomstandigheden en technische indicatoren
Maximale werkdruk: < 1,6 MPa
Aanbevolen maximale werktemperatuur: < 66 °C
Aanbevolen minimale werktemperatuur: < 1,5 °C
