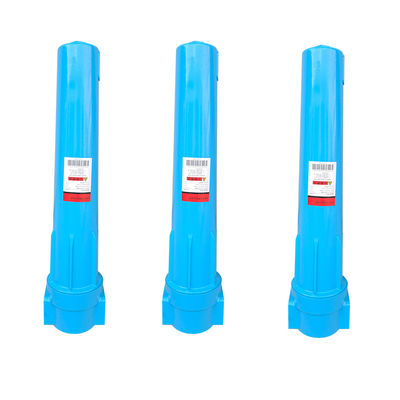

Precisiefilter voor het verwijderen van olie
Beschrijving
Arbeidsomstandigheden en technische indicatoren
Maximale werkdruk: < 1,6 MPa
Aanbevolen maximale werktemperatuur: < 66 °C
Aanbevolen minimale werktemperatuur: < 1,5 °C
| Technische parameters van het olieafvoerfilter | |||||||
| Modellen | De diameter van de luchtpijp | Luchtverwerkingscapaciteit ((m3/min) | Afmetingen ((mm) A H H1 | Gewicht ((kg) | Filterelement/hoeveelheid | ||
| Gedrukt interface | |||||||
| BF0005 ((G) | DN20 ((G3⁄4") | 0.8 | 100 | 270 | 26 | 1.1 | BE0005 |
| BFO010(G) | DN20(G33⁄4*) | 1.8 | 100 | 270 | 26 | 1.4 | BE0010 |
| BF0020(G) | DN25(G1") | 2.8 | 100 | 270 | 26 | 1.5 | BE0020 |
| BF0030(G) | DN25(G1") | 3.8 | 115 | 340 | 40 | 2.6 | BE0030 |
| BF0040(G) | DN40 ((G11⁄2*) | 5.5 | 115 | 380 | 40 | 3.3 | BE0040 |
| BF0060(G) | DN40 ((G11⁄2*) | 6.8 | 115 | 380 | 40 | 3.5 | BE0060 |
| BF0080(G) | DN50(G2*) | 8.8 | 135 | 690 | 50 | 4.5 | BE0080 |
| BF0100(G) | DN50 ((G2") | 11.5 | 135 | 690 | 50 | 4.8 | BE0100 |
| BF0120(G) | DN65(G21⁄2*) | 14 | 160 | 870 | 65 | 10 | BE0120 |
| BF0150(G) | DN65(G21⁄2*) | 19 | 160 | 870 | 65 | 12 | BE0150 |
| BF0250(G) | DN80(G3) | 28.5 | 220 | 790 | 184 | 17 | BE0250 |
| Flankeninterface | |||||||
| BF0300(F) | DN80(F3) | 35 | 400 | 1036 | 170 | 48 | BE0300 |
| BF0400(F) | DN100(F4) | 45 | 459 | 1076 | 170 | 51 | BE0400 |
| BF0500(F) | DN100(F4) | 55 | 565 | 860 | 670 | 68 | BE0250X2 |
| BF0600(F) | DN125(F5) | 65 | 565 | 1150 | 965 | 120 | BE0300X2 |
| BF0800(F) | DN150(F6) | 85 | 570 | 960 | 817 | 130 | BE0400X2 |
| BF1000 ((F) | DN150(F6) | 105 | 570 | 1250 | 993 | BE0300X3 | |
| BF1200 ((F) | DN200(F8) | 120 | 670 | 1010 | 820 | BE0400X3 | |
| BF1400 ((F) | DN200(F8) | 140 | 670 | 1045 | 895 | BE0300X4 | |
| BF1600 ((F) | DN200(F8) | 160 | 670 | 1226 | 1036 | BE0400X4 | |
| BF2000 ((F) | DN250(F10) | 200 | 800 | 1366 | 1128 | BE0400X5 | |
| BF2500 ((F) | DN250(F10) | 250 | 800 | 1420 | 1178 | BE0400X6 | |
| BF3000(F) | DN300(F12) | 300 | 950 | 1268 | 996 | BE0400X7 | |
| BF3600 ((F) | DN300(F12) | 360 | 950 | 1500 | 1220 | BE0400X8 | |
| De correctiecoëfficiënten onder andere druk worden hieronder weergegeven: | |||||||||||
| Werkdruk | 1 | 2 | 3 | 5 | 7 | 9 | 11 | 13 | 15 | 17 | 20 |
| Drukcoëfficiënt | 0.38 | 0.53 | 0.65 | 0.85 | 1 | 1.13 | 1.25 | 1.36 | 1.46 | 1.56 | 1.7 |
Beginsel van luchtfiltratie
Gasfiltratie en vloeistoffiltratie werken op totaal verschillende principes, omdat deeltjes zich in lucht en vloeistof aanzienlijk anders gedragen.en de sleutel tot een effectieve luchtfiltratie ligt in drie basisfiltratieprincipes:
1. "Direkte vangst" van grotere en zwaarere deeltjes die zich in een rechte lijn bewegen;
2. "Inertiële botsing" wordt gebruikt om deeltjes te vangen die kleiner, lichter en met de luchtstroom licht van richting veranderen;
3Als de deeltjes de vezels raken, worden ze aangetrokken door van der Waals krachten.elektrostatische aantrekking en vacuümzuigingVolgens onderzoek kan bij diepgaande luchtfiltratie, zolang het deeltjes van 0,03 μm volledig kan filteren, ook deeltjes van 0,01 μm filteren.
Beginsel van luchtfiltratie
Gasfiltratie en vloeistoffiltratie werken op totaal verschillende principes, omdat deeltjes zich in lucht en vloeistof aanzienlijk anders gedragen.en de sleutel tot een effectieve luchtfiltratie ligt in drie basisfiltratieprincipes:
1. "Direkte vangst" van grotere en zwaarere deeltjes die zich in een rechte lijn bewegen;
2. "Inertiële botsing" wordt gebruikt om deeltjes te vangen die kleiner, lichter en met de luchtstroom licht van richting veranderen;
3Als de deeltjes de vezels raken, worden ze aangetrokken door van der Waals krachten.elektrostatische aantrekking en vacuümzuigingVolgens onderzoek kan bij diepgaande luchtfiltratie, zolang het deeltjes van 0,03 μm volledig kan filteren, ook deeltjes van 0,01 μm filteren.
