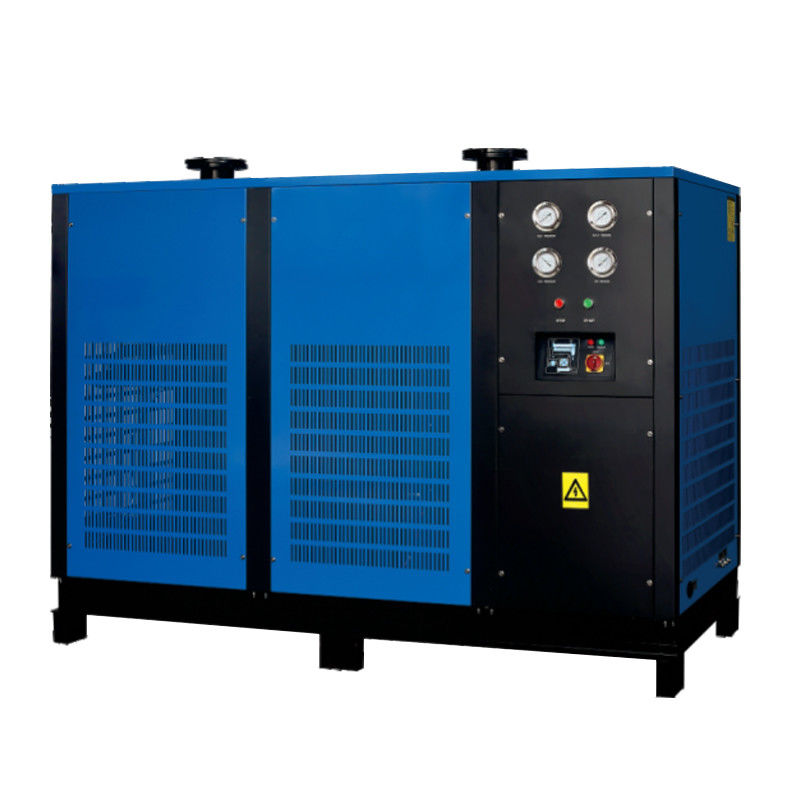

Hoog licht: | 200 cfm koelluchtdroger,100 cfm koelluchtdroger,50 cfm koelluchtdroger |
---|
vriesdroger
Je hebt droge perslucht nodig.
Meestal bevat de gecomprimeerde lucht die het luchtnetwerk binnenkomt, 100% waterdamp.die niet alleen uw persluchtstelsel kunnen beschadigen, maar ook schade aan uw eindproduct kunnen veroorzaken.
Als er geen droger is geïnstalleerd, komt er elke dag 90 liter water in uw persluchtinstallatie terecht.Droge perslucht zorgt voor een soepele werking van het persluchtsysteem en het productieprocesDe HJL-reeks koeldrogers en adsorptie-drogers zorgen voor droge perslucht bij verschillende dauwpunttemperaturen.
luchtstroom
De gecomprimeerde lucht komt vanuit de luchtinlaat voor voorkoeling in de voorkoeling (1) en stroomt naar het koelsysteem (2) verdamper en wordt verder gekoeld door het koelsysteem.De gekoelde perslucht gaat door de condenswaterseparator (3) en het condenswater wordt automatisch afgevoerd.De door de droger gekoelde perslucht keert terug naar de warmtewisselaar (1) voor temperatuurherstel en verlaat de koeldroger via de luchtuitlaat.
Koelmiddelproces
Het koelmiddel bevindt zich in een vloeibare toestand bij hoge temperatuur nadat het door de koelcompressor is gegaan (6).Het vloeibare koelmiddel bij hoge temperatuur en hoge druk wordt gekoeld door de condensator (luchtgekoeld of watergekoeld) en wordt vervolgens een koelmiddel bij gemiddelde temperatuur. Het gaat door het droogfilter (9) om onzuiverheden te verwijderen.het koelmiddel gaat door de expansie klep of capillaire buis (10) en wordt een gemengde toestand gas-vloeistof bij lage temperatuur en lage drukHet wordt vervolgens in de verdamper (2) geplaatst om warmte uit te wisselen met de warme perslucht, het koelwerk wordt voltooid en het wordt weer in de koelcompressor (6) geplaatst.
koeldroger (luchtgekoelde) Technische parameters | ||||||
Model | Luchtbehandeling ((m3/min) | Vermogen van de compressor (HP) | Stroomvoorziening ((V/50Hz) | De diameter van de luchtpijp | Afmetingen ((lengte x breedte x hoogte mm) | Gewicht ((kg) |
BL0005 | 0.8 | 0.25 | 220 | DN20 ((G33⁄44") | 400X800X640 | 50 |
BL0010 | 1.8 | 0.35 | 220 | DN20 ((G3⁄44") | 400X800X640 | 55 |
BL0020 | 2.8 | 0.5 | 220 | DN25(G1") | 400X800X780 | 65 |
BL0030 | 3.8 | 0.75 | 220 | DN25(G1") | 400X800X780 | 68 |
BL0040 | 5.5 | 1.25 | 220 | DN40 ((G11⁄2*) | 500X860X880 | 90 |
BL0060 | 6.8 | 1.5 | 220 | DN40 ((G11⁄2*) | 500X860X880 | 95 |
BL0080 | 8.8 | 2 | 220 | DN50 ((G2") | 700X900X1000 | 130 |
BL0100 | 11.5 | 2.5 | 220 | DN50 ((G2") | 700X900X1000 | 135 |
BL0120 | 14 | 3 | 380 | DN65 ((G21⁄2") | 700X1000X1000 | 160 |
BL0150 | 16 | 380 | 4 | DN65(G21⁄2*) | 800X1000X1000 | 165 |
BL0200 | 22.8 | 5 | 380 | DN80(F3) | 700X1450X1160 | 250 |
BL0250 | 28.5 | 6 | 380 | DN80(F3) | 700X1450X1160 | 300 |
BL0300 | 35 | 8 | 380 | DN80(F3) | 1800X1000X1360 | 400 |
BL0400 | 45 | 10 | 380 | DN100(F4) | 2000X1000X1360 | 500 |
BL0500 | 55 | 12.5 | 380 | DN100(F4) | 2200X1100X1480 |
600 |
