| Hoog licht: | luchtdroger koelmiddeltype,luchtdroger koelsysteem,koelmiddel voor droger |
||
|---|---|---|---|

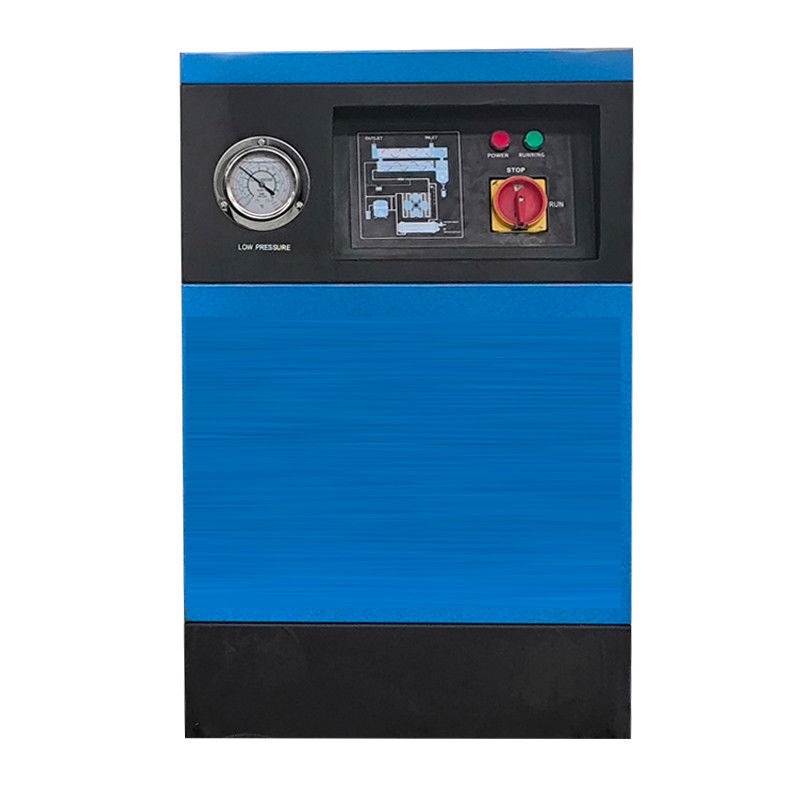

vriesdroger
| koeldroger (watergekoeld type) Technieke parameters | |||||||
| Model | Luchtbehandeling ((m3/min) | Vermogen van de compressor (HP) | Stroomvoorziening ((V/50Hz) | Volume koelwater ((m2/h) | De diameter van de luchtpijp | Afmetingen ((lengte x breedte x hoogte mm) | Gewicht ((kg) |
| BL0120W | 14 | 3 | 380 | 2.8 | DN65 ((G21⁄2") | 700X1000X1000 | 160 |
| BL0150W | 16 | 4 | 380 | 3 | DN65 ((G21⁄2") | 800X1000X1000 | 165 |
| BL0200W | 22.8 | 5 | 380 | 3.5 | DN80(F3) | 700X1450X1160 | 250 |
| BL0250W | 28.5 | 6 | 380 | 4 | DN80(F3) | 700X1450X1160 | 300 |
| BL0300W | 35 | 8 | 380 | 5 | DN80(F3) | 1800X1000X1360 | 400 |
| BL0400W | 45 | 10 | 380 | 7 | DN100(F4) | 2000X1000X1360 | 500 |
| BL0500W | 55 | 12.5 | 380 | 9 | DN100(F4) | 2200X1100X1480 | 600 |
| BL0600W | 65 | 15 | 380 | 10 | DN125(F5) | 2200X1100X1480 | 700 |
| BL0800W | 85 | 20 | 380 | 12 | DN150(F6) | 2300X1300X1880 | 900 |
| BL1000W | 105 | 25 | 380 | 14 | DN150(F6) | 2400X1300X2100 | 1100 |
| BL1200W | 120 | 30 | 380 | 16 | DN200(F8) | 2600X1800X2500 | 1500 |
| BL1600W | 160 | 40 | 380 | 18 | DN200(F8) | 2800X2000X2600 | 1650 |
| BL2000W | 200 | 50 | 380 | 24 | DN250(F10) | 3400X2100X2700 | 2000 |
| BL2500W | 250 | 60 | 380 | 24 | DN250(F10) | 3800X2100X2800 | 2600 |
| BL3000W | 300 | 70 | 380 | 35 | DN300(F12) | 4000X2100X2900 | 3500 |
| BL3600W | 360 | 80 | 380 | 40 | DN300(F12) | 4200X2100X3000 | 4500 |
| koeldroger (luchtgekoelde) Technische parameters | ||||||
| Model | Luchtbehandeling ((m3/min) | Vermogen van de compressor (HP) | Stroomvoorziening ((V/50Hz) | De diameter van de luchtpijp | Afmetingen ((lengte x breedte x hoogte mm) | Gewicht ((kg) |
| BL0005 | 0.8 | 0.25 | 220 | DN20 ((G33⁄44") | 400X800X640 | 50 |
| BL0010 | 1.8 | 0.35 | 220 | DN20 ((G3⁄44") | 400X800X640 | 55 |
| BL0020 | 2.8 | 0.5 | 220 | DN25(G1") | 400X800X780 | 65 |
| BL0030 | 3.8 | 0.75 | 220 | DN25(G1") | 400X800X780 | 68 |
| BL0040 | 5.5 | 1.25 | 220 | DN40 ((G11⁄2*) | 500X860X880 | 90 |
| BL0060 | 6.8 | 1.5 | 220 | DN40 ((G11⁄2*) | 500X860X880 | 95 |
| BL0080 | 8.8 | 2 | 220 | DN50 ((G2") | 700X900X1000 | 130 |
| BL0100 | 11.5 | 2.5 | 220 | DN50 ((G2") | 700X900X1000 | 135 |
| BL0120 | 14 | 3 | 380 | DN65 ((G21⁄2") | 700X1000X1000 | 160 |
| BL0150 | 16 | 380 | 4 | DN65(G21⁄2*) | 800X1000X1000 | 165 |
| BL0200 | 22.8 | 5 | 380 | DN80(F3) | 700X1450X1160 | 250 |
| BL0250 | 28.5 | 6 | 380 | DN80(F3) | 700X1450X1160 | 300 |
| BL0300 | 35 | 8 | 380 | DN80(F3) | 1800X1000X1360 | 400 |
| BL0400 | 45 | 10 | 380 | DN100(F4) | 2000X1000X1360 | 500 |
| BL0500 | 55 | 12.5 | 380 | DN100(F4) | 2200X1100X1480 |
600 |
luchtstroom
De gecomprimeerde lucht komt vanuit de luchtinlaat voor voorkoeling in de voorkoeling (1) en stroomt naar het koelsysteem (2) verdamper en wordt verder gekoeld door het koelsysteem.De gekoelde perslucht gaat door de condenswaterseparator (3) en het condenswater wordt automatisch afgevoerd.De door de droger gekoelde perslucht keert terug naar de warmtewisselaar (1) voor temperatuurherstel en verlaat de koeldroger via de luchtuitlaat.
Koelmiddelproces
Het koelmiddel bevindt zich in een vloeibare toestand bij hoge temperatuur nadat het door de koelcompressor is gegaan (6).Het vloeibare koelmiddel bij hoge temperatuur en hoge druk wordt gekoeld door de condensator (luchtgekoeld of watergekoeld) en wordt vervolgens een koelmiddel bij gemiddelde temperatuur. Het gaat door het droogfilter (9) om onzuiverheden te verwijderen.het koelmiddel gaat door de expansie klep of capillaire buis (10) en wordt een gemengde toestand gas-vloeistof bij lage temperatuur en lage drukHet wordt vervolgens in de verdamper (2) geplaatst om warmte uit te wisselen met de warme perslucht, het koelwerk wordt voltooid en het wordt weer in de koelcompressor (6) geplaatst.
