| Naam: | Adsorptie luchtdroger | dauwpunt van de perslucht: | -40°C |
|---|---|---|---|
| Markeren: | Adsorptiedroger,Modulaire adsorptie droger,andere |
||

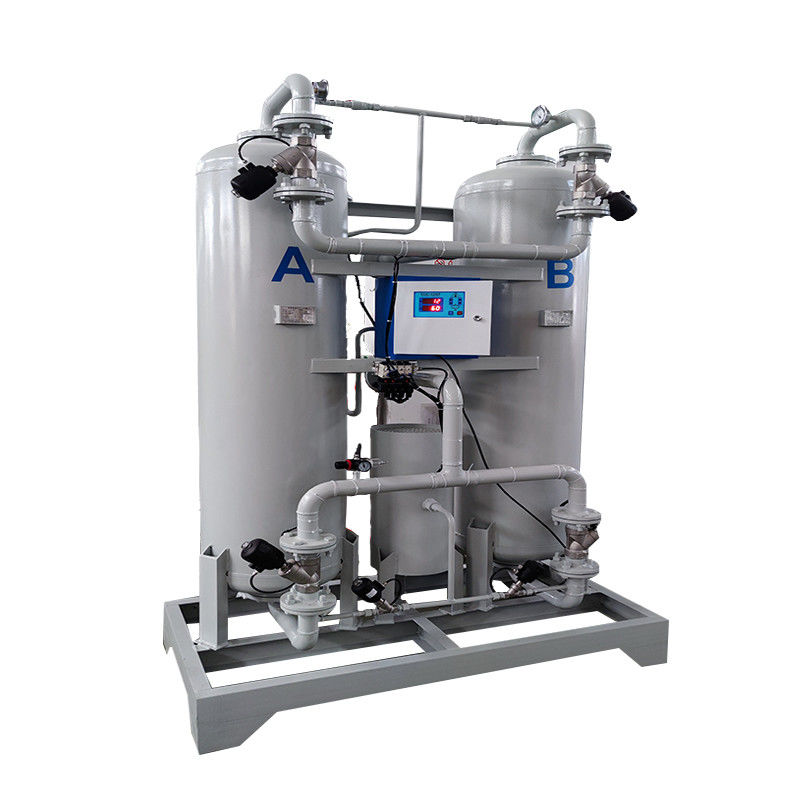

Adsorptie luchtdroger
| technische parameters van de warmtevrije/microwarmte (LH) regeneratieve adsorptie-droger | ||||||
| model | luchtbehandeling ((m3/min) | Pijpdiameter ((mm) | Afmetingen ((lengte x breedte x hoogte mm) | Verwarmingskracht/stroomvoorziening (microwarmte) | Gewicht van de apparatuur (kg zonder warmte) | Gewicht van de apparatuur (micro-warmte in kg) |
| BX0005 | 0.8 | DN15 | 600X350X1500 | 70 | ||
| BX0010(LH) | 1.8 | DN20 | 650X450X1500 | 0.35/220 | 80 | 95 |
| BX0020(LH) | 2.8 | DN20 | 700X450X1500 | 0.5/220 | 100 | 120 |
| BX0030 (LH) | 3.8 | DN25 | 900X480X1600 | 0.75/220 | 130 | 140 |
| BX0040(LH) | 5.5 | DN40 | 1000X650X1750 | 1.25/220 | 250 | 270 |
| BX0060(LH) | 6.8 | DN40 | 1000X700X1800 | 1.5/220 | 280 | 300 |
| BX0080(LH) | 8.8 | DN50 | Voor de toepassing van deze verordening geldt: | 2.0/220 | 450 | 480 |
| BX0100(LH) | 11.5 | DN50 | Voor de toepassing van deze verordening geldt: | 2.5/220 | 500 | 530 |
| BX0120(LH) | 14 | DN65 | 1200X850X2200 | 3.0/380 | 550 | 580 |
| BX0150(LH) | 16 | DN65 | 1200X850X2200 | 3.75/380 | 580 | 620 |
| BX0200(LH) | 22.8 | DN80 | Voor de toepassing van deze verordening geldt: | 5.0/380 | 860 | 900 |
| BX0250(LH) | 28.5 | DN80 | De waarde van de waarde van het product wordt berekend op basis van de waarde van het product. | 6.25/380 | 1200 | 1250 |
| BX0300(LH) | 35 | DN80 | 1750X1100X2500 | 7.5/380 | 1600 | 1700 |
| BX0400(LH) | 45 | DN100 | Voor de berekening van de waarde van het product: | 10/380 | 1900 | 2000 |
| BX0500(LH) | 55 | DN100 | 1900X1200X2800 | 12.5/380 | 2300 | 2500 |
| BX0600(LH) | 65 | DN125 | 2000X1300X2800 | 15/380 | 2800 | 3000 |
| BX0800(LH) | 85 | DN 150 | 2200X1600X2900 | 20/380 | 3400 | 3800 |
| BX1000(LH) | 105 | DN 150 | 2600X1600X2960 | 25/380 | 4100 | 4500 |
| BX1200(LH) | 120 | DN200 | 3200X1600X3000 | 30/380 | 4500 | 5000 |
| BX1600 ((LH) | 160 | DN200 | 3800X1800X3000 | 40/380 | 6000 | 6500 |
| BX2000 (LH) | 200 | DN 250 | 4200X2000X3000 | 50/380 | 7500 | 8000 |
| Opmerking: de modellen BX0005-BX2000 zijn traditionele gebouwen met twee torens; (LH) is een laagwarmte-adsorptie droger | ||||||
2Werkstroom van adsorptie-droger voor micro-thermische regeneratie
De micro-thermische regeneratie-adsorptie-droger combineert de voordelen van adsorptie door drukschommelingen en adsorptie door temperatuurschommelingen, dat wil zeggen:het vocht dat door het adsorptiemiddel tijdens het adsorptieproces wordt geadsorbeerd, is afhankelijk van de thermische diffusie en de lage druk van het regeneratiegas (verwarmde en droge lucht) tijdens het regeneratieprocesHet kan volledig worden geëlimineerd door de gecombineerde werking van mechanismen.
Adsorptie
De natte lucht komt via de A1-klep uit de onderste buisdiameter in de A-drogencilinder.
Het stroomt van onder naar boven door de adsorptieschaal en de gedroogde lucht wordt uit het bovenste leidingsysteem afgevoerd.
regeneratie
Een kleine hoeveelheid droge lucht (ongeveer 7%) gaat door het bovenste kanaalsysteem om de lucht te regenereren
Na de decompressie van de reguleringsklep komt deze in de verwarmingstoestel terecht en dit deel van de warme lucht (de zogenaamde regeneratielucht) komt in de B-drogencilinder terecht.Het adsorptiemiddel in de B-cilinder wordt geanalyseerd en gereïntegreerd om het droge vermogen van het adsorptimiddel te herstellenHet regeneratiegas wordt door de B2-klep en de geluidsdemper van het onderste leidingsysteem in de atmosfeer vrijgegeven.
de druk gelijkstellen
Na voltooiing van de regeneratie van het adsorptiemiddel wordt de B2-klep gesloten en wordt de B-drogingscilinder geleidelijk
Verhoog geleidelijk de druk naar de werkdruk in de lijn en bereid je voor op het overschakelen.
schakelaar
De B1-klep van het onderste buisstelsel is open, de A1-klep is gesloten en de A2-klep is open.
De twee droogcylinders A en B worden overgeschakeld, cilinder B gaat in adsorptie en cilinder A wordt gedempuriseerd en geregenereerd.de werktijd en de verwarmingstemperatuur worden automatisch door de regelaar geregeld;.
