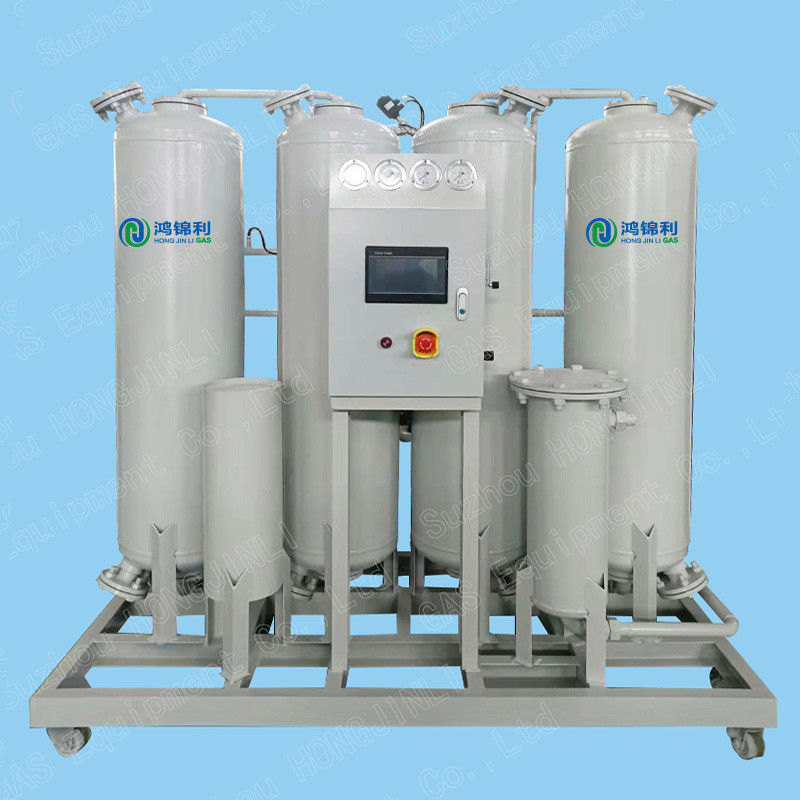

Psa-systeem waterstofseparatieproces

PSA stikstofgenerator

Beschrijving

De PSA (Pressure Swing Adsorption) stikstofgenerator werkt volgens het principe van selectieve adsorptie.met een breedte van meer dan 50 mm,, die een hogere affiniteit heeft voor zuurstofmoleculen dan stikstofmoleculen.

Het proces begint met het sturen van compressielucht naar de PSA stikstofgenerator. De lucht gaat door een reeks filters om onzuiverheden en verontreinigingen te verwijderen.De gefilterde lucht komt vervolgens in een vat met het adsorptiemiddel.

Onder druk adsorbeert het adsorberende materiaal selectief zuurstofmoleculen, waardoor stikstofmoleculen relatief onaangetast door kunnen gaan.Deze scheiding wordt bereikt door gebruik te maken van de verschillende adsorptie-eigenschappen van zuurstof en stikstof op het adsorptie-materiaal.Hierdoor ontstaat een stroom stikstofgas met een aanzienlijk hogere zuiverheid.

Het adsorptieproces gaat door tot het adsorptie-materiaal verzadigd is met zuurstof.de geadsorbeerde zuurstofmoleculen worden vrijgegeven uit het adsorptiematerieel, waardoor het zich kan regenereren en zich kan voorbereiden op de volgende cyclus.

Om een continue toevoer van stikstofgas te garanderen, werken PSA stikstofgeneratoren meestal met meerdere vaten of adsorptiebedden.Het andere bed gaat door regeneratie.Dit cyclusproces zorgt voor een constante en ononderbroken stroom van hoogzuiver stikstofgas.

Over het algemeen is het principe achter de PSA stikstofgenerator gebaseerd op de differentiële adsorptie van zuurstof en stikstof op het gespecialiseerde adsorptiemateriaal.het systeem bereikt de selectieve adsorptie en desorptie van zuurstof, wat resulteert in de productie van hoogzuiver stikstofgas.

Technische kenmerken
1) Volledige automatisering
Alle systemen zijn ontworpen voor onbeheerde werking en automatische aanpassing van de stikstofbehoefte.
2) Lagere ruimtebehoefte
Het ontwerp en de instrumenten maken de installatie zeer compact, montage op skids,fabrieken van de fabriek.
3) Snelle opstart
De starttijd is slechts 5 minuten om de gewenste stikstofzuiverheid te bereiken.
veranderingen.
4) Hoge betrouwbaarheid
Zeer betrouwbaar voor continue en gestage werking met constante stikstofzuiverheid. De beschikbaarheid van de installatie is altijd beter dan 99%.
5) Levensduur van de moleculaire zeef
Verwachte levensduur van moleculaire zeven is ongeveer 15 jaar, d.w.z. de gehele levensduur van de stikstofinstallatie.
6) Verstelbaar
Door de stroom te veranderen, kun je stikstof leveren met precies de juiste zuiverheid.

Specificatie

Box PSA stikstofgenerator

stikstofcapaciteit: 1 ~ 100Nm3/h
Nitrogeen zuiverheid: 95%-99,999%
Nitrogeendruk: 0,5-0,8Mpa (verhoging bij hoge druk) Nitrogeendauwpunt: ≤-40°C (atmosferische druk)
Sturingstroom: 0,2 kW 220v 50 Hz
