Beschrijving

Een compleet stikstofopwekkingssysteem bestaat uit verschillende belangrijke componenten die samenwerken om stikstofgas te produceren.met een focus op de luchtcompressor, Adsorptie luchtdroger, gekoelde luchtdroger, olieverwijderend precisiefilter, stikstofboosterpomp en PSA stikstofgenerator:

Luchtcompressor: De luchtcompressor is verantwoordelijk voor het opnemen van omgevingslucht en het comprimeren tot de gewenste druk.De meest voorkomende typen compressoren die worden gebruikt in stikstofopwekkingssystemen zijn onder meer wisselstroomcompressoren., roterende schroeven of centrifuge compressoren.

Adsorptie luchtdroger: De adsorptie luchtdroger verwijdert vocht uit de perslucht na het verlaten van de compressor.om de waterdamp te adsorberen. De droge lucht is essentieel om condensatie te voorkomen en het vereiste lage dauwpunt te bereiken.met één toren die de lucht droogt terwijl de andere het droogmiddel regenereert.

Koelluchtdroger: De koelluchtdroger is een alternatief voor de adsorptie-droger voor het verwijderen van vocht uit de perslucht.waardoor het vocht condenseert en gescheiden wordtHet gedunde water wordt vervolgens afgevoerd, waardoor droge lucht achterblijft.

Olieverwijderingsfilter: Het olieverwijderingsfilter wordt gebruikt om olie deeltjes en verontreinigende stoffen uit de persluchtstroom te verwijderen.Het maakt meestal gebruik van zeer efficiënte filtermedia om olieaerosolen te vangen en te verwijderenDit filter zorgt ervoor dat de lucht die het stikstofopwekkingsproces binnenkomt schoon en vrij is van olieverontreiniging.

Nitrogeenboosterpomp: De stikstofboosterpomp verhoogt de druk van het stikstofgas dat wordt geproduceerd door de PSA-kwaliteitstoestand.Het neemt de lage druk stikstof van de generator en verhoogt het tot de gewenste leveringsdrukDe boosterpomp zorgt voor een consistente en voldoende toevoer van stikstofgas bij de vereiste druk voor specifieke toepassingen.

PSA stikstofgenerator: De PSA (Pressure Swing Adsorption) stikstofgenerator is een belangrijk onderdeel van stikstofoorstroomsystemen.Het maakt gebruik van adsorptie technologie om stikstofgas van de perslucht te scheidenDe generator bevat bedden van adsorptie-materiaal, meestal koolstofmoleculaire zeven, die selectief zuurstof en onzuiverheden adsorberen terwijl stikstof erdoorheen kan gaan.Door de druk tussen de adsorptie- en regeneratiecycli af te wisselen, produceert de PSA stikstofgenerator hoog zuiver stikstofgas.

Deze componenten werken samen om een compleet stikstofopwekkingssysteem te creëren.en distributiesystemen kunnen ook deel uitmaken van het totale systeem om een veilige en efficiënte werking te garanderenDe selectie en configuratie van de onderdelen zijn afhankelijk van specifieke eisen zoals de zuiverheidsniveaus van stikstof, de doorstroming en de beoogde toepassingen.

Specificatie

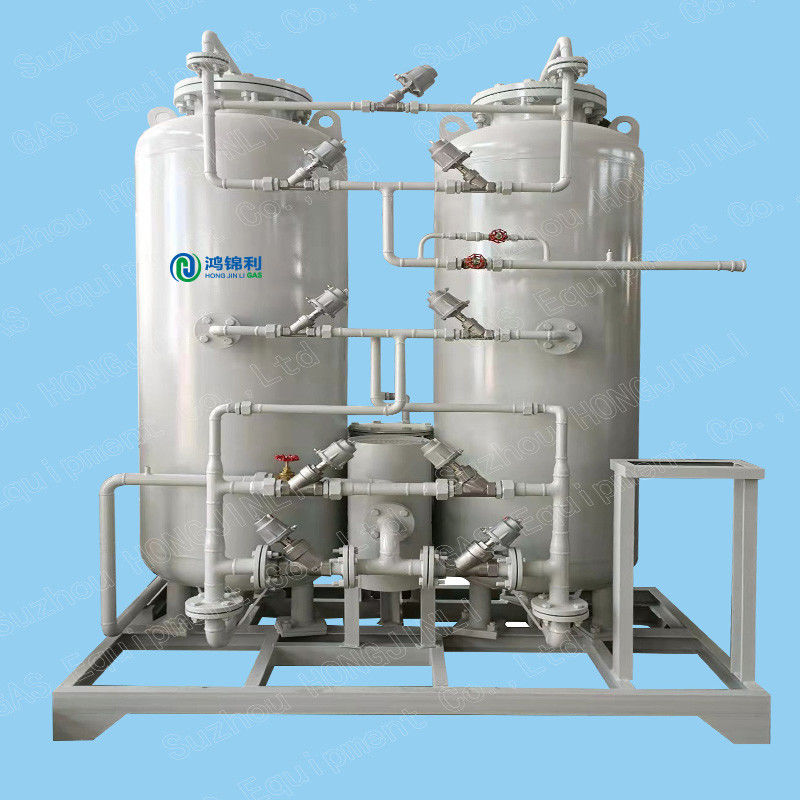

Box PSA stikstofgenerator

stikstofcapaciteit: 1 ~ 100Nm3/h
Nitrogeen zuiverheid: 95%-99,999%
Nitrogeendruk: 0,5-0,8Mpa (verhoging bij hoge druk) Nitrogeendauwpunt: ≤-40°C (atmosferische druk)
Sturingstroom: 0,2 kW 220v 50 Hz
