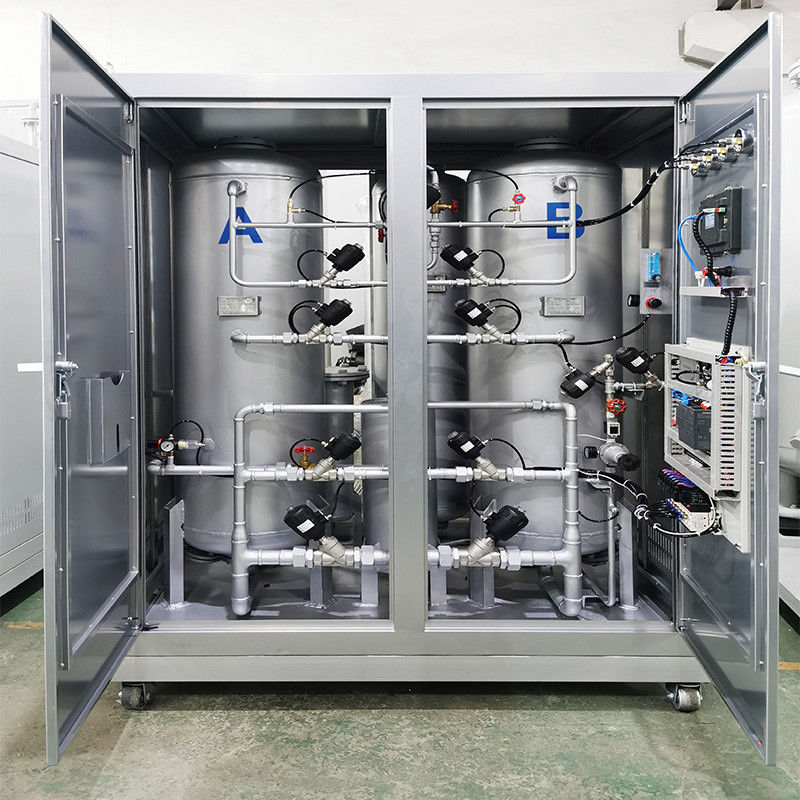

H2 druk schommel adsorptie voor waterstofzuivering Psa zuurstofgenerator

PSA stikstofgenerator

Beschrijving

Een compleet stikstofopwekkingssysteem bestaat doorgaans uit verschillende belangrijke componenten die samenwerken om stikstofgas te produceren.

Luchtcompressor: De luchtcompressor is verantwoordelijk voor het leveren van gecomprimeerde lucht aan het systeem.

Luchtreinigingsapparatuur: De luchtreinigingsapparatuur bestaat uit onderdelen zoals filters, droger en condensatdrainage.Droogmachines verwijderen vocht om het gewenste lage dauwpunt te bereiken, waardoor droge en schone lucht voor stikstofopwekking wordt gewaarborgd.

Stikstofgenerator: de stikstofgenerator is het kerncomponent van het systeem.zoals adsorptie door drukschommeling (PSA) of membraantechnologieDe generator verwijdert selectief zuurstof en andere onzuiverheden en produceert dus hoogzuiver stikstofgas.

Luchtontvanger: De luchtontvanger dient als opslagvat voor de perslucht.het verminderen van drukschommelingen en het aanbieden van een reservoir van perslucht in perioden met een hoge vraag.

Stikstoftank: De stikstoftank wordt gebruikt om het geproduceerde stikstoftankgas op te slaan.De opslagtenk is vaak uitgerust met drukregulerende en veiligheidsvoorzieningen.

Controlesysteem: Het besturingssysteem bestaat uit sensoren, controllers en software die de werking van het stikstofopwekkingssysteem controleren en regelen.stroom, dauwpunt en zuiverheid, waardoor optimale prestaties, veiligheid en efficiëntie worden gewaarborgd.

Distributiesysteem: het distributiesysteem levert het stikstofgas van de opslagtank naar de gewenste plaatsen van gebruik.en alle noodzakelijke kleppen of toebehoren voor de controle van de stikstofstroom.

Veiligheidsvoorzieningen: Veiligheidsvoorzieningen zijn essentieel voor de bescherming van het systeem en het personeel.en alarmen die kritische parameters controleren en bescherming bieden tegen overdruk of storing.

Instrumentatie en monitoring: Instrumenten zoals drukmeters, stroommeters en dauwpuntmeters worden gebruikt om verschillende parameters in het systeem te meten en te controleren.Ze leveren real-time gegevens voor systeemcontrole., probleemoplossing en onderhoud.

Uitlaat: het uitlaatstelsel is verantwoordelijk voor het afvoeren van overtollige of afvalgassen, zoals zuurstofverrijkte lucht, die niet worden gebruikt in het stikstofopwekkingsproces.Een goed uitlaatgasbeheer zorgt voor een veilige werking en voorkomt de ophoping van potentieel gevaarlijke gassen.

Deze componenten werken samen om de betrouwbare en efficiënte productie van stikstofgas op basis van de specifieke eisen van de toepassing te waarborgen.Het systeem kan worden aangepast en op schaal gebracht volgens de gewenste stikstof zuiverheid, doorstroming en opslagcapaciteit.

PSA stikstofgenerator Technische kenmerken:

Veiligheidsvoorzieningen spelen een cruciale rol in stikstofopwekkingssystemen om een veilige werking te garanderen en personeel, apparatuur en het milieu te beschermen.Hier zijn enkele gebruikelijke veiligheidsinrichtingen die worden gebruikt in stikstofopwekkersystemen:

Drukverlagend klep: een drukverlagend klep is ontworpen om bij een overdruksituatie overtollige druk uit het systeem te verlichten.Het wordt automatisch geopend om het gecomprimeerde gas vrij te geven wanneer de druk een vooraf bepaald niveau overschrijdt, waardoor schade aan het systeem of mogelijke gevaren worden voorkomen.

Drukschakelaar: Drukschakelaars worden gebruikt om de druk van het systeem te controleren en te regelen.Ze kunnen worden ingesteld om een alarm te activeren of specifieke acties te activeren wanneer de druk bepaalde limieten overschrijdt of onderneemtDe drukschakelaars zorgen ervoor dat het systeem binnen de veilige drukbereiken werkt.

Temperatuursensoren: Temperatuursensoren, zoals thermoparen of RTD's (Resistance Temperature Detectors), controleren de temperatuur in kritieke gebieden van het systeem.Ze geven feedback aan het besturingssysteem om oververhitting en potentiële risico's in verband met hoge temperaturen te voorkomen.

Zuurstofsensoren: Zuurstofsensoren worden gebruikt om de zuurstofconcentratie in het systeem te controleren.Als de zuurstofconcentratie de aangegeven limieten overschrijdt, wordt door de sensor een alarm ingesteld of worden corrigerende maatregelen genomen om de vereiste stikstofzuiverheid te behouden.

Vlamvertragers: Vlamvertragers zijn veiligheidsvoorzieningen die in de uitlaat- of ventilatieleidingen van het systeem worden geïnstalleerd om de verspreiding van vlammen of explosies te voorkomen.Ze bevatten een gaas of andere materialen die vlammen blussen door warmte te verdrijven, waardoor vlammen niet tot ontvlambare gassen of omgevingen kunnen komen.

Noodsluitingssysteem (ESD): een noodsluitingssysteem is ontworpen om het stikstofoorbrengingssysteem in geval van noodgevallen of abnormale omstandigheden snel uit te schakelen.Het kan handmatig of automatisch worden geactiveerd wanneer specifieke omstandighedenHet ESD-systeem helpt risico's te beperken en verdere schade of ongevallen te voorkomen.

Gasdetectoren: Gasdetectoren, waaronder zuurstof-, brandbare- en giftigegasdetectoren, worden gebruikt om de aanwezigheid van gevaarlijke gassen in het milieu continu te controleren.Ze zorgen voor een vroegtijdig waarschuwingssignaal of nemen veiligheidsmaatregelen als gaslekken of concentraties gevaarlijke niveaus bereiken.

Veiligheidsinterlocks: Veiligheidsinterlocks zijn mechanismen die ervoor zorgen dat aan bepaalde voorwaarden wordt voldaan voordat specifieke acties of operaties kunnen plaatsvinden.interlocks kunnen voorkomen dat het stikstofopwekkingssysteem start als bepaalde veiligheidsparameters niet binnen aanvaardbare niveaus liggenZe helpen bij het handhaven van veilige werkwijze en voorkomen potentiële gevaren.

Brandbestrijdingssystemen: Brandbestrijdingssystemen, zoals brandblussers, sprinklersystemen of gespecialiseerde brandbestrijdingsmiddelen, kunnen worden geïnstalleerd in gebieden waar brandgevaar bestaat.Ze zorgen voor onmiddellijke reactie en controle in geval van brand..

Het is belangrijk op te merken dat de specifieke veiligheidsvoorzieningen die in een stikstofopwekkingssysteem worden gebruikt, kunnen variëren afhankelijk van factoren zoals systeemconfiguratie, schaal,en de eisen van de toepasselijke veiligheidsnormen en -voorschriftenEen goede installatie, onderhoud en regelmatige testen van deze veiligheidsinrichtingen zijn essentieel om de veilige en betrouwbare werking van het systeem te garanderen.
